科威称重PLC、触摸屏在充棉机上的应用

　　一、 充棉机简介、主要工艺及技术要求

　　1. 充棉机的简介

　　充棉机，是将PP棉等填充物充入到毛绒玩具、沙发靠垫、抱枕或枕芯皮壳的机器设备。一般适用于毛绒玩具、家纺、家具和服装等行业。

　　自动充棉机在短短的几年时间中成熟起来，代替了传统的手工作业，简易作业，低效率作业。目前已成为市场上应用较为常见的服装加工(棉服充棉)，家纺(棉被充棉)设备，并且在服装家纺行业中充分体现到它的使用价值，充棉机解决了工人长期劳动后留下的病发证，用工不足，生产效率低，生产材料浪费，绒棉蓬松度达不到、做出来的服装大小棉团不均匀，生产过程中脏、乱、差等缺点。

　　2. 主要工艺流程

　　半自动充棉机主要工艺流程：

　　1、启动料箱搅拌电机，将物料搅拌均匀;

　　2、启动自动充棉，开始将物料加入1、2号称量斗中;

　　3、两个称量斗各自按照设定的重量进行快慢速加料;

　　4、当称量斗中物料达到目标重量，表示加料完成并给出完成信号;

　　5、脚踏抽棉开关，抽棉装置将1、2号称量斗中的物料轮流抽出到填充袋中，脚踏一次抽料一次;

　　6、抽完物料的称量斗，系统将自动按照设定的重量进行加料，如步骤3、4、5、6循环运行。

　　3. 技术要求

　　(1).称量重量：5～50g;

　　(2).称量精度：≤1g;

　　(3).电源：AC220V±10%;

　　(4).工作温度：-5℃--50℃;

　　(5).环境湿度：≤90%相对湿度(无凝结水);

　　(6).加料模式分多段速加料，提高效率，确保精度;

　　(7).多组重量设定，最多设20组;

　　(8).抽料过程增加倒吹流程，防止抽料通道出现堵塞现象;

　　(9).增设喷水流程，主要是消除静电，使抽料更流畅。

　　二、 实施方案

　　1. 系统方案配置

　　双斗充棉机的配置：CZ-12M12T-2HAD、7寸MCGS触摸屏。

　　2. 应用的主要功能

　　(1).采用称重信号高速高精度处理功能;

　　(2).配有标准RS-232与触摸屏进行通信;

　　(3).可设置多批重量循环加料流程;

　　(4).灵活的增加保护功能，报警提示功能;

　　(5).简单增设多段加料模式，保证快速精确定量灌装，提高了效率，降低了物料损耗;

　　(6).简单增设配方功能和数据统计功能，操作人员使用方便。

　　(7).主要功能界面如下

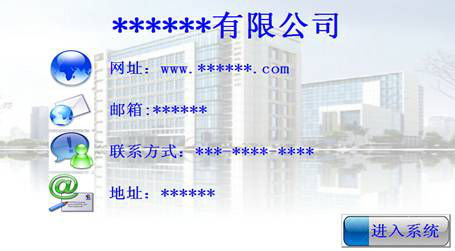

　　①开机界面：设备厂家可以介绍厂家信息。

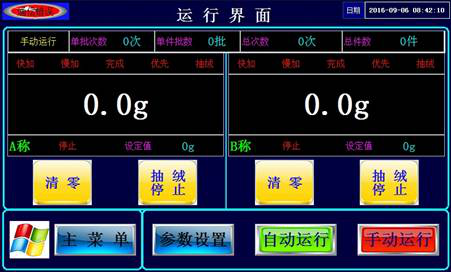

　　②工作界面：对系统运行的控制和监控实时工作状态。

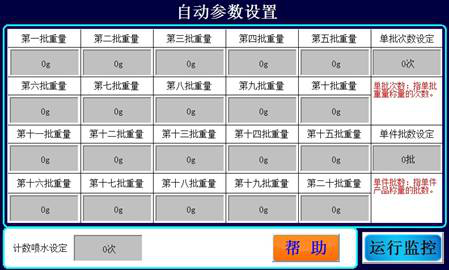

　　③参数设置：设置自动称量加料的重量，即喷水功能的设置。

　　3. 实现工艺流程

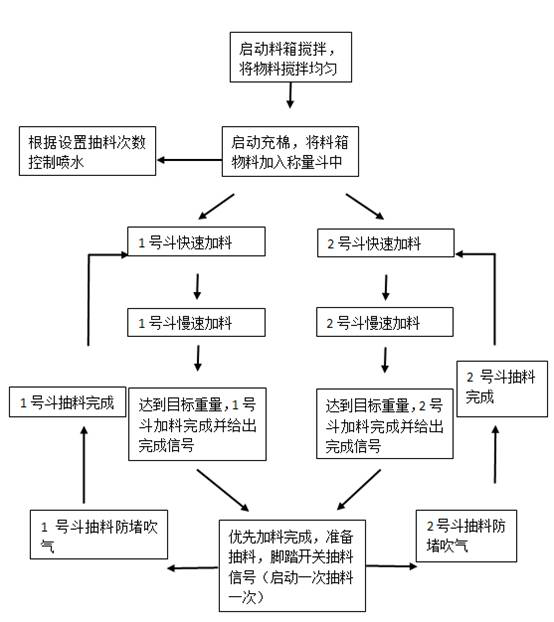

　　半自动充棉机实现工艺流程：

　　三、 项目总结

　　1. 方案的优点

　　目前充棉机的方案有：

　　(1)定时充棉方案

　　①PLC称重方案比定时充棉方案控制精度更高，更稳定;

　　②PLC称重方案比定时充棉方案更显高端，触摸屏控制控制更简便，更人性化;

　　(2)单片机称重方案

　　①PLC称重方案比单片机称重方案，在修改使用方面更为方便，需要增设附加功能，PLC称重方案更为灵活性。

　　②定制功能：可以根据客户的需求定制控制模式、工艺方案为客户提供解决方案。

　　2. 注意事项

　　(1).不要安装在阳光直晒处，且避免温度突然变化及强的机械振动;

　　(2).称重信号线请用双绞屏蔽线，且与其它可能产生电气干扰的电线隔开;

　　(3).要经常观察料箱中物料的多少，物料过少时，请及时补料，防止物料不足造成加料不流畅而影响加料速度和控制精度;

　　(4).称量斗不要与机器侧面相碰;

　　(5).称量斗要调整水平;
